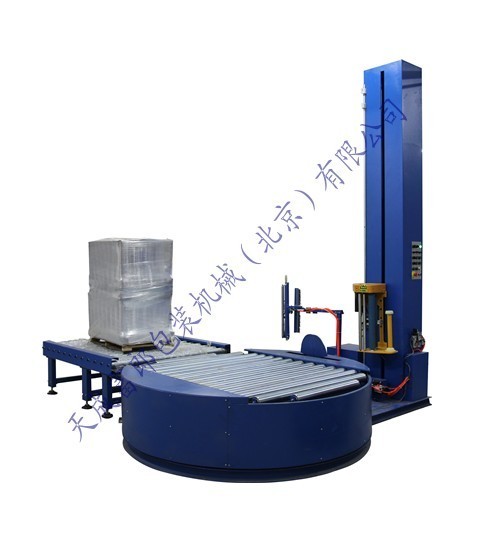

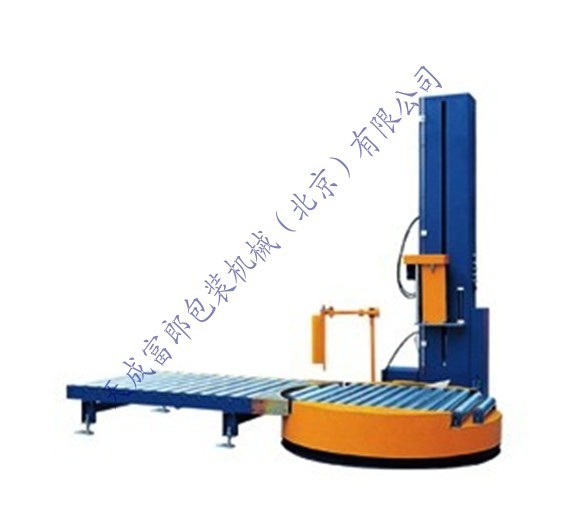

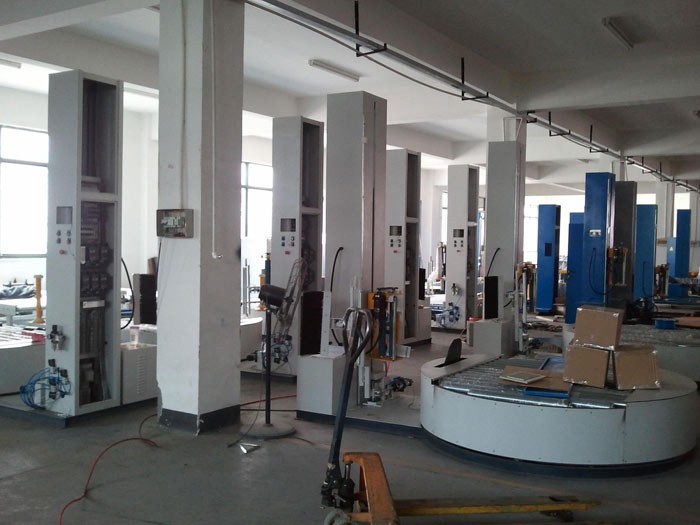

TC-ZX2000托盤在線纏繞機
發布時間：2015-04-27 14:28:17
一． 客戶基本情況（主要技術要求）
1. 包裝規格： L1200× W1200 × H1800 mm
2. 對角線長： 1870 mm（max）
3. 貨物重量： 38-240 kg
4. 包裝過程： 除更換膜卷之外，全部自動運行.
二、 YK2000FZ-PL托盤在線纏繞包裝機（附帶自動上斷撫膜系統）
? 技術參數
²轉盤直徑：2000mm
²轉盤高度：750mm
²托輥直徑：76mm
²輸送速度：12m/min
²輸送電機功率：0.75kw
²轉盤電機功率：1.5kw
²升降電機功率：0.37kw
²預拉電機功率：0.23KW
²氣壓:0.4-0.7MP
電源電壓 220 60hz
²重量：1080kg
²轉盤速度：0-15轉/分鐘
²包裝效率：10-25件/小時
²包裝適應尺寸：L1200×W2000×H11800mm
²轉盤承重：1500kg
²光電自動感測高度和可移動限位塊限制包裝高度任意選擇
²轉盤和升降變頻調速，手動調整轉盤速率，可分別調整膜架上升和下降速度
²手動調整薄膜輸出拉力
²預拉伸膜架，理論拉伸比1：2.5
²設定頂層圈數1-9
²設定底層圈數1-9
²氣動自動上下膜機構
? 主要性能
控制系統
² PLC可編程控制，纏繞層數及次數可變更
² 光電開關自動感測貨物高度
² 上、斷膜 撫摸過程自動控制
轉臺驅動
² 轉臺鏈條傳動，緩啟動、緩停止、自動復位；
² 轉臺速度0～15 rpm 變頻調速；
薄膜系統
² 開門式膜架，穿膜更方便；
² 膜架動力變頻預拉伸機構，預拉伸可達250%；
² 膜架升降機構雙鏈條牽引，行走裝置封閉、自潤滑；
² 膜架上升、下降速度分別變頻調速，送膜速度無極可調；
² 頂部及底部纏繞數分別單獨可調；
² 薄膜隨動系統，主動送膜；
三. 工作步驟
² 轉盤減速后，夾緊汽缸動作，夾板豎起，纏繞膜將夾板和托盤一起纏繞
² 轉盤停止轉動，擺臂汽缸動作，擺臂汽缸到位后，磁性開關發出電訊號，夾緊汽缸動作，夾板豎起，將纏繞膜夾緊，然后拂膜汽缸動作，通過搖臂上的海棉管將纏繞膜壓緊在貨物上，同時加熱絲通電，將纏繞膜切斷。
² 擺臂轉回原位，擺臂氣缸磁性開關發出電訊號，拂膜氣缸動作，搖臂回原位。
² 新貨物托盤被送入轉盤，轉盤轉動，纏繞2-3圈后，夾板1與夾板2同時回原位。將一直夾緊的纏繞膜松開。待貨物托盤包裝完成后再重復上述動作。
四． 主要元器件（電控系統的選用情況）
² PLC （歐姆龍） （日本）
² 觸摸屏 （威綸） （臺灣）
² 升降變頻器 (歐姆龍) （日本）
轉盤變頻器 （歐姆龍） （日本）
預拉變頻器 （歐姆龍） （日本）
² 繼電器 （歐姆龍） （日本）
² 交流接觸器 SCHNEIDER （施耐德） （法國）
² 急停開關 SCHNEIDER （施耐德） （法國）
² 行程開關 SCHNEIDER （施耐德） （法國）
² 光電開關 （歐姆龍） （日本）
² 接近開關 （陽明） （臺灣）
² 轉盤減速機 （城邦） （臺灣）
² 輸送減速機 （城邦） （臺灣）
